一、概述
Y2系列緊湊型高壓三相異步電動機是本公司二十一世紀開發的高效節能產品，根據國際流行的高壓三相異步電動機設計新技術，結合我公司多年長期穩定的電動機設計制造經驗，其性能接近或達到國外先進水品，防護等級為IP54或IP55。
本系列電動機性能和安裝尺寸符合IEC標準和GB755標準及有關專業技術標準。且我公司已多次通過ISO9001國際質量體系的認證，從訂貨、開發、制造、檢驗、銷售、服務全過程全部按照ISO9001質量體系的要求進行控制。
電動機供電電源為三相工頻50Hz（或根據需要為60Hz）電源，電壓等級6kV，也可根據客戶需要設計成為
3kV、3.3kV、6.6kV等，安裝方式一般為IMB3,也可根據客戶需要設計成IMB35、IMV1(包括承受適當?shù)妮S向力)。
本系列電動機采用了高導磁低損耗冷軋無取向硅鋼片，因而損耗低、效率高。電動機采用可靠的F級絕緣結構和
真空壓力(VPI)浸漆，溫升按B級考核設計，延長了絕緣老化壽命。本系列電動機基本通風方式為IC411，冷卻散熱條件比較成熟。本系列電動機具有高效、節能、低振動、低噪聲、性能可靠、安全維護方便等特點。
電動機允許在額定電壓和頻率下直接起動和降壓起動。
本系列電動機為一般用途的三相異步電動機，可用于驅動各種通用機械設備，如壓縮機、風機、水泵、破碎機等機械設備，也可在石油、化工、醫藥、礦山及其它環境條件比較惡劣的場合作原動機使用。

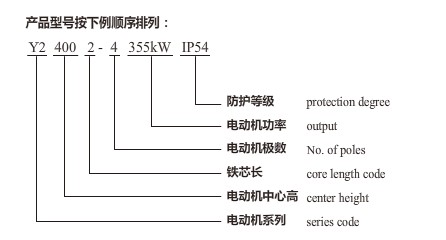

二.型號說明
三、結構說明
Y2三相異步電動機采用國際上新一代先進的高強度鑄鐵結構，電動機機座、端蓋采用高強度鑄鐵結構。機座外部帶正交分布--垂直水平分布的散熱筋，因此具有良好的散熱性能，整體剛度好、堅固耐用。
定子鐵芯與機座采用外壓裝結構，可以方便地進行維護保養。定子繞組采用F級絕緣，其由槽楔固定在定子槽內，端部有可靠的固定及綁扎，在制造過程中經過多次匝間脈沖電壓試驗和耐壓試驗，并經過真空壓力（VPI）整浸無溶劑漆工藝處理，使得定子繞組具有良好的結構強度、絕緣性能、電性能和防潮性能，可在惡劣環境條件下使用，并有良好的電氣性能。
電動機轉子采用特殊工藝制造的鑄鋁結構，轉子導條、端環和風扇一次成型，提高了可靠性，增加了允許拖動負載的轉動慣量。并且輔以精密的轉子平衡系統，使電動機運行平穩，振動和噪聲大大降低。電動機采用滾動軸承結構，均有不停機加油和排油裝置，軸承結構的良好設計能防止灰塵，雨水侵入。
出線盒結構密封緊湊，防護等級高，有連接可靠的接線端子，接線方式靈活，可多方位接線。出線盒一般置于電動機右側（由軸伸端視之)，也可根據用戶需要安裝在電動機左側，但務必請客戶在訂貨時特別注明。
四、訂貨須知
1.訂貨時務必請客戶注明電動機型號、功率(kW)、電壓、頻率、旋轉方向、防護等級、冷卻方式、出線方向、特殊環境條件及配套機械設備的使用要求。
2.本系列電動機一般在定子上、軸承上均可加裝測溫元件，定子端部前后各三個，前后軸承各一個PT100熱電
阻，也可在電動機機座兩側加裝防凝露去潮濕加熱器，如果需要或有其它要求務請客戶在訂貨時注明。
3.電動機主接線盒和輔助接線盒（有測溫元件和加熱器時）一般面對軸伸看時在電動機機座右側（即UVW出線端在右側），也可根據客戶訂貨要求放在電動機左側。
4.Y2系列電動機起動過程中，供電電源的端電壓應不低于電動機額定電壓的85%，電動機一般不允許頻繁起動，在冷態時允許連續起動兩次（兩次起動之間為自然停車)，或在額定運行后熱態起動一次，額外的再起動應在電動機停車一小時后（2級電動機額外的再起動應在電動機停車四小時后）。被傳動機械有阻力矩特性的如水泵、風機類產品時，更加應避免多次起動。
5.電動機軸伸上一般不允許外加軸向力和聯軸器重量以外的徑向力。電動機需要承受徑向力、立式電動機需要承受軸向力時，務請客戶在訂貨時注明所受力的大小。
6.其它特殊需要，訂貨時務請簽訂技術協議：
1) 表中所列的功率規格以外的電動機。
2) 立式電動機或其它安裝方式的電動機。
3) 有特殊安裝尺寸或特殊外形尺寸的電動機。
4) 有仿制要求的電動機。
5) 對性能參數有特殊高要求的電動機。
6) 有其它特殊要求的電動機。
7.隨著技術的進步和國內外相關標準的修改，本樣本內尺寸及技術參數會有所變動，請諒解不另行通知，訂貨時請向本公司技術部門確認或索取正式外形圖及相關信息。
五、技術數據

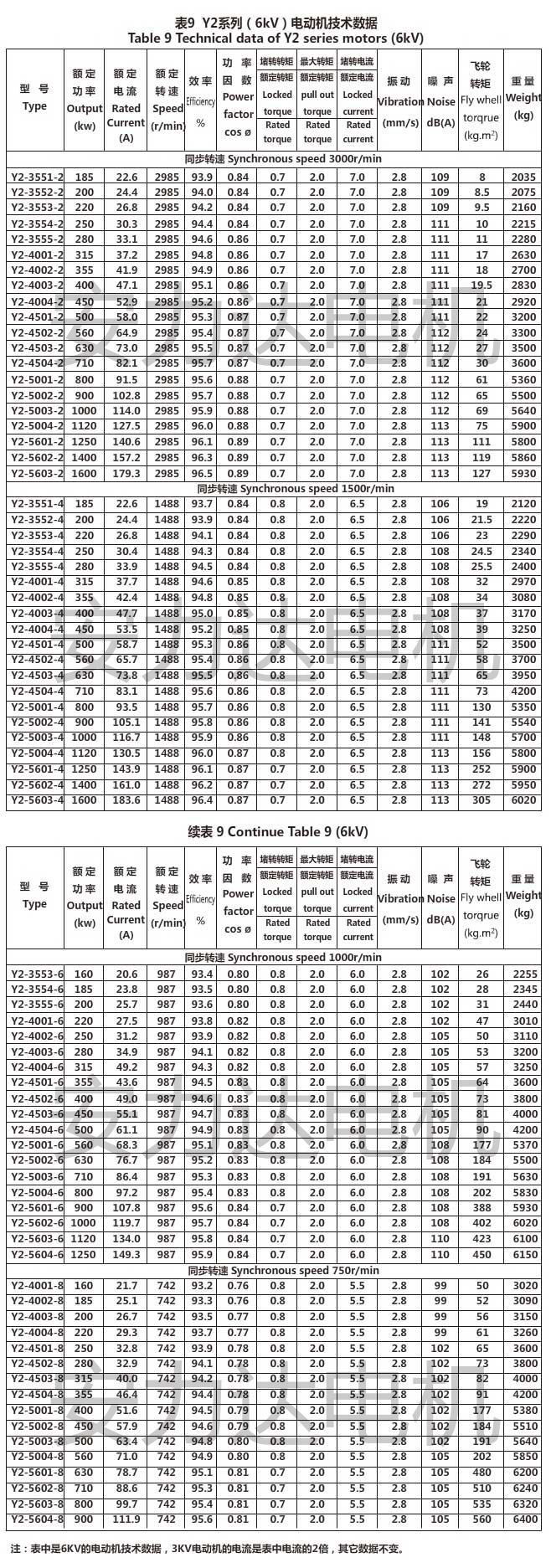

5.1 6kV電動機技術數據見表9

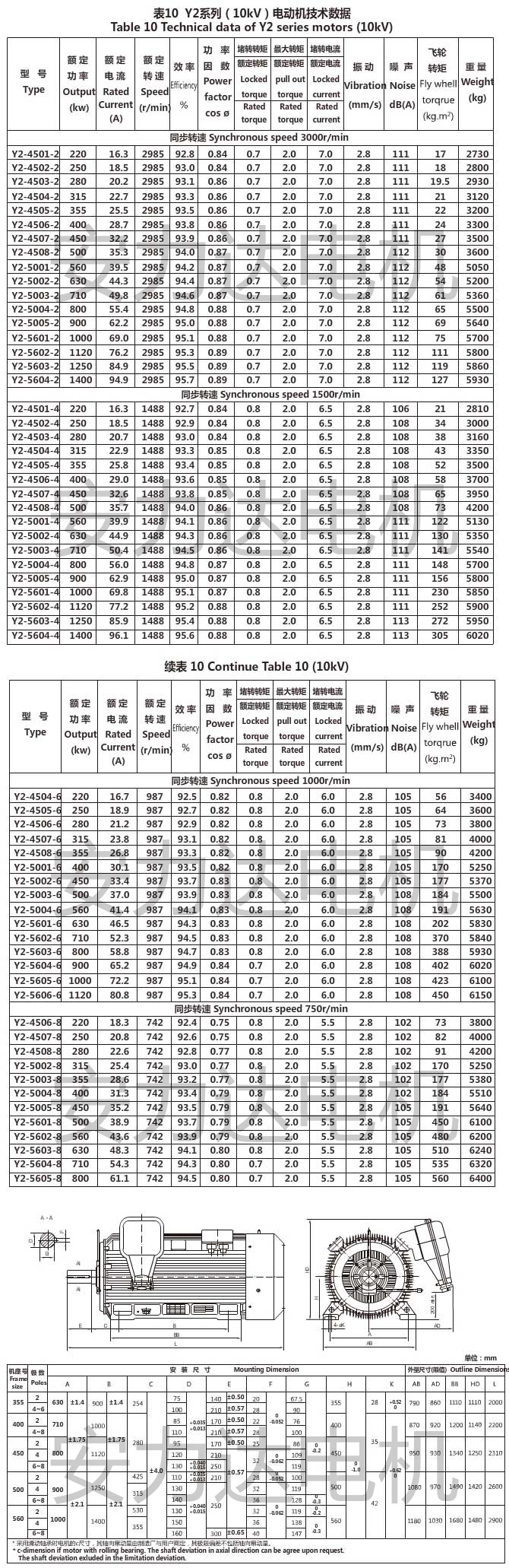

5.2 10kV電動機技術數據見表10
