一、概述
YB2系列緊湊型高壓隔爆型三相異步電動機是我公司在消化吸收國外高壓電動機制造技術的基礎上，結合我公司長期穩定生產高壓隔爆型三相異步電動機的設計制造經驗而研制的最新產品。本系列電動機采用新技術、新材料、新工藝、選材考究、制造精良、具有體積小、重量輕、功率大、效率高、噪聲低、振動小、運行安全可靠、使用維護方便等特點。
本系列電動機的外殼防護等級一般為IP54，冷卻方式為IC411，安裝方式為IMB3，也可根據用戶要求制成不同的防護類型、冷卻方式、安裝方式。
本系列電動機符合GB755《旋轉電機定額和性能》、GB3836.1《爆炸性氣體環境用電氣設備 第1部分：通用要求》GB3836.2《爆炸性氣體環境用電氣設備 第2部分：隔爆型“d”》的規定，制成隔爆型電動機、防爆標志為ExdI、Exd II AT4
Exd II BT4、Exd II CT4,適用于具有爆炸性氣體環境的1區、2區危險場所。可廣泛應用于驅動各種通用機械：如壓縮機、水泵、破碎機、切削機床、運輸機械及其它機械設備、在礦山、機械工業、石油化工工業、發電廠等工礦企業中作為原動機使用。
Exd I 適用于有甲烷或煤塵的煤礦井下非采掘工作面爆炸性氣體環境。
Exd II AT4適用于工廠用II類A級，溫度組別為T1、T2、T3和T4組的爆炸性氣體環境。
Exd II BT4適用于工廠用II類B級，溫度組別為T1、T2、T3和T4組的爆炸性氣體環境。
Exd II CT4適用于工廠用II類C級，溫度組別為T1、T2、T3和T4組的爆炸性氣體環境。
電動機主體外殼及接線盒防護等級為IP54，也可制成IP55。電動機還可制成YB2-W戶外型、YB2-TH戶內濕熱帶型、YB2-THW戶外濕熱帶型、YB2-TA戶內干熱帶型、YB2-TAW戶外干熱帶型、YB2-T戶內熱帶型、YB2-TW戶外熱帶型及YB2-WF1戶外防中等腐蝕型等氣候環境條件用電動機。主要安裝尺寸與基本系列電動機相同。

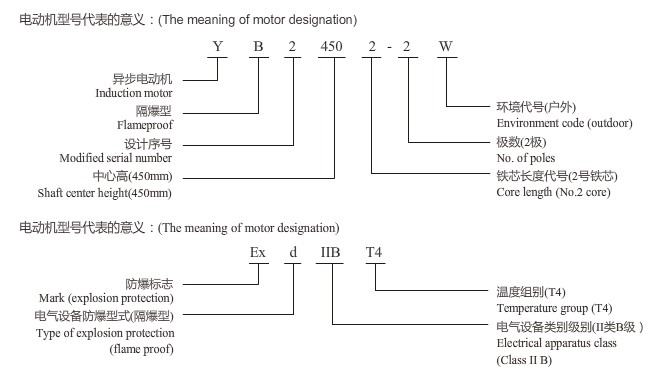

二.型號說明

三、結構說明
該系列電動機采用國際流行的緊湊型結構,機座、端蓋的內外表面均分布有散熱筋，體積小巧,外形美觀。
定子采用外裝壓結構，絕緣等級為F級，定子線圈采用帶絕緣銅扁線繞制成型線圈，經繞包主絕緣并VPI整體浸漆后具有較高的電氣強度、機械強度、絕緣性能、防潮性和熱穩定性。
轉子采用鼠籠結構，經高精度校驗動平衡，電動機運轉平穩、振動小。
高壓接線盒為密封結構，接線空腔大，留有電纜接頭位置。接線盒位置一般在電機右側。
根據不同的功率和轉速軸承結構選型:H355~560-4、6、8P采用滾動軸承 H500~560-2P采用滑動軸承。滾動軸承的電機兩端軸承設不停機注排油裝置，可定期補充潤滑脂，滑動軸承為端蓋式球面滑動軸承，采用壓力供油潤滑、油環自潤滑或復合式潤滑方式(由用戶自由選擇，如用戶無特殊要求則為壓力供油潤滑)，同時采取了防止軸電流產生的措施。
根據用戶需要，電動機可安裝軸承測溫元件或儀表，監測軸承溫度，也可根據用戶需要設置定子測溫元件、儀表及防冷凝加熱裝置。電動機的隔爆結構采用圓筒型、平面型以及軸向曲路等隔爆型式。

四、使用條件
環境溫度：隨季節變化，但最低環境空氣溫度不低于-15℃，最高環境空氣溫度不超過40℃。
海拔：不超過1000m。
額定電壓：6kV、10kV。
額定頻率：50Hz。
工作制：連續工作制（S1）

五、技術數據

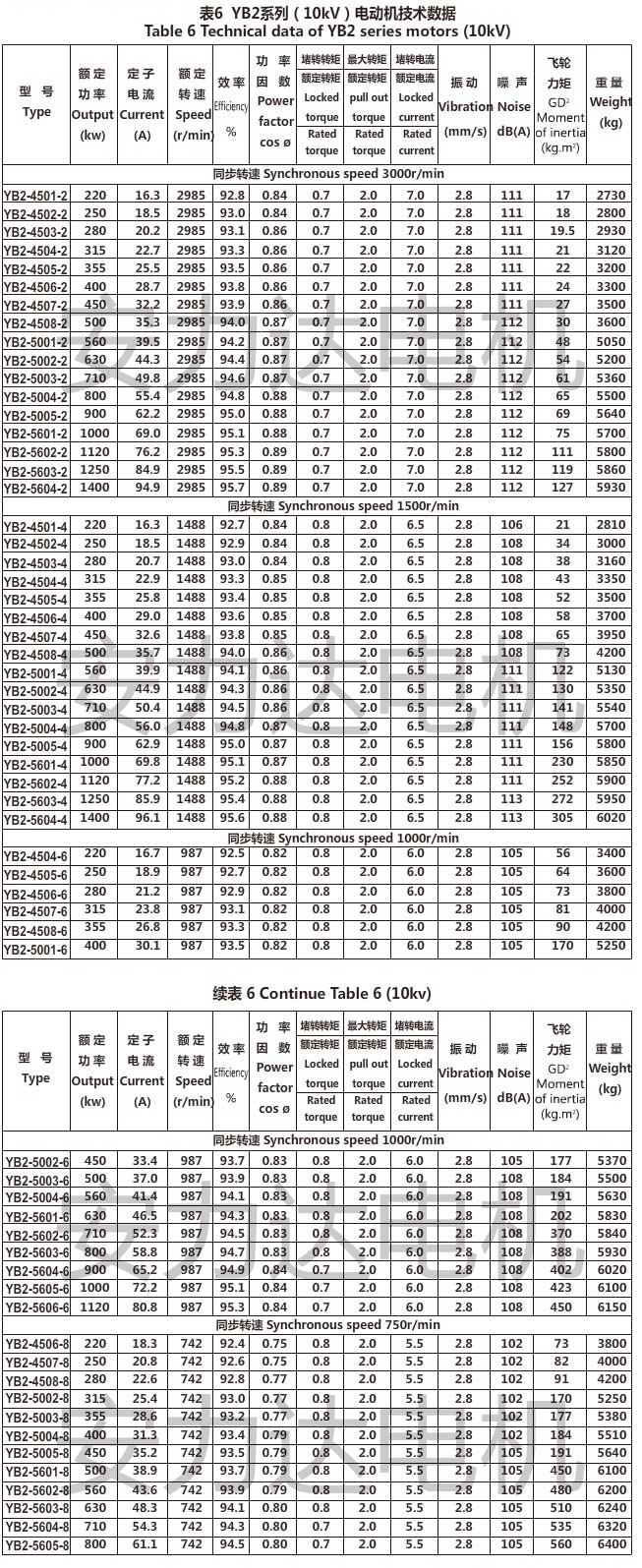

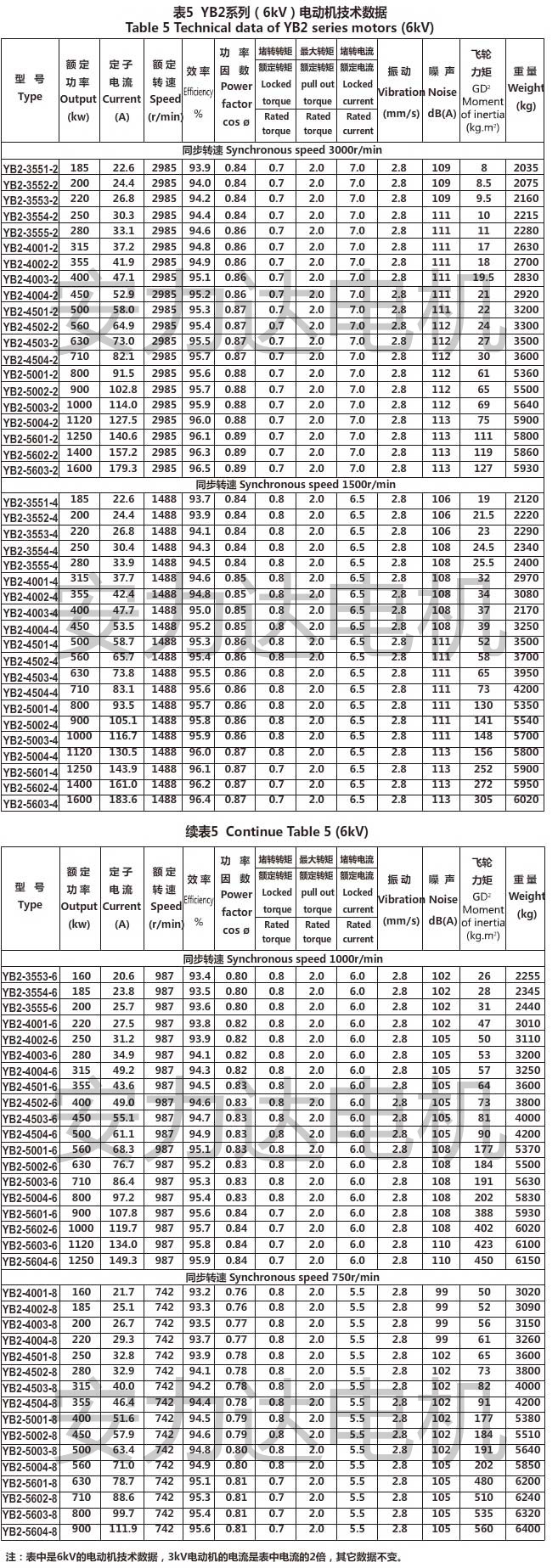

5.1 YB2系列6kV、10kV電動機電氣性能應分別符合表5或表6的規定。     5.2 電動機的振動速度有效值不大于2.8mm/s。

六、結構與安裝型式
YB2 系列高壓三相異步電動機的結構與安裝形式為IMB3，其安裝及外形尺寸見外形圖。

七、技術數據

七、訂貨指南

訂貨時請注明電動機的型號、額定功率、同步轉速、額定電壓、額定頻率、防爆標志、結構與安裝形式、旋轉方向（在電動機軸伸端視之），使用環境（戶內戶外），如來注明旋轉方向則按順時針方向供貨，如未說明使用環境則按戶內制造。
如有特殊要求時，如附帶定子、軸承測溫或測溫儀表、或定子加熱器，高原使用，安裝尺寸或型式變化，非正常功率等，請與我公司簽訂技術協議后。按商定協議內容制造。
隨著技術的進步和有關國內外標準的修訂，樣本中尺寸及技術參數有所變動，恕不另行通知，訂貨后請向我公司索要正式外形圖。

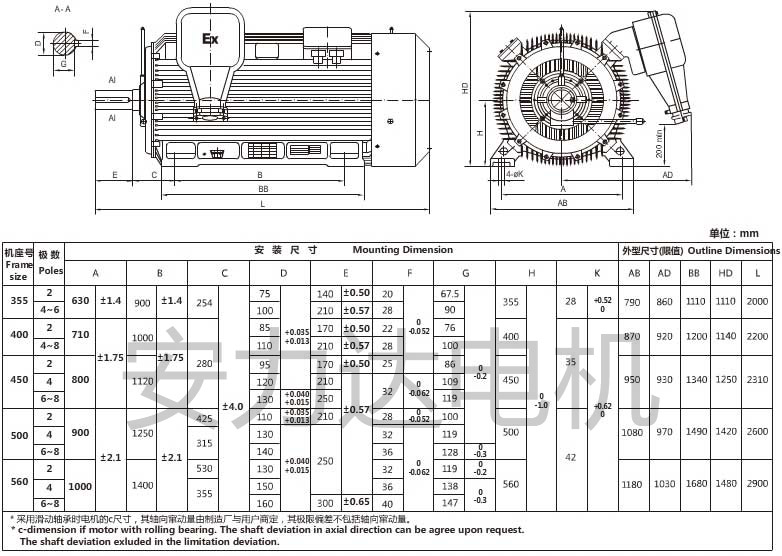

外形及安裝尺寸圖
